La línea DTL-R CNC de Fortuna Federn consta de una serie de máquinas para bobinado de muelles de doble torsión, totalmente automática. Sus máquinas, servocontroladas, están diseñadas especialmente para la producción de muelles de doble torsión, por medio de una unidad robótica.

La línea se puede equipar, a petición del cliente, con dos estaciones de bobinado que duplicarían la productividad hasta alcanzar las 400 piezas/hora. La línea estándar con una estación de bobinado alcanza hasta 200 piezas/hora.
La rentabilidad es muy buena.

Dispone asimismo de una desbobinadora con control automático de alimentación de alambre y punto de salida de la altura del alambre – especialmente diseñado para este propósito. Este diseño es único en el mercado. Con el control constante de la altura de alimentación de alambre durante el desenrollado y la unidad de enderezamiento, la calidad de la producción de los muelles de doble torsión resultantes alcanzan un nivel superior de calidad. Todas estas tecnologías, junto con la automatización total, mejoran el balance económico para ayudarle a crear un negocio exitoso.



Unidad de control CNC 3D Spring Designer

El uso de la nueva unidad de control CNC IPC de desarrollo propio con el nuevo software 3D SpringDesigner, mejora los controles y las opciones de la aplicación. Características como la generación de una nueva receta de muelle a partir de los parámetros de trabajo introducidos, confirmación de seguridad de doble clic para el corte, control manual de la producción… Además, añade nuevas funciones que no estaban disponibles con la antigua tecnología de interfaz de máquina.

Para su preparación mecánica, el operador puede utilizar el control manual de la máquina con todos los ejes y actuadores disponibles de forma individual. Este control manual tiene muchas características de seguridad integradas para evitar que el operador introduzca datos que puedan dañar la máquina o a sí mismo. El uso de todos los parámetros configurados en modo manual también proporciona al operador una clara comprensión de cada campo de datos.
El nuevo diseño de la interfaz hace que la máquina sea más fácil de usar, gracias a la visualización de los resortes en vista 3D. El operador de la máquina puede interactuar con el modelo 3D del muelle en tiempo real. Añadir o eliminar segmentos de muelle, editar los parámetros del muelle, cambiar el diámetro del muelle o del alambre. Y todo ello visible al instante en el modelo 3D mostrado en pantalla.



La compañía Fortuna Federn

FORTUNA FEDERN GmbH, empresa fundada en el año 1975, en Austria, comenzó como fabricante de muelles. Desde el año 1989, apoyándose en su larga experiencia en el sector, comienza a fabricar maquinaria en su fábrica PHOENIX d.o.o. de Croacia. La sección de producción de maquinaria para la industria de los muelles representa ya más del 90% de la facturación total. La producción de resortes se mantiene reducida (mercado croata y austriaco). La razón principal es tener la posibilidad de probar la maquinaria en la producción real y poder tener una retroalimentación para la construcción de la propia maquinaria. Así, se constituye como la única empresa de producción de maquinaria para muelles con esta ventaja competitiva.

Con capacidad de trabajo para alambre de acero (EN 10270-1 DH ph) comprendido entre Ø6mm y Ø12mm y con productividades horarias de 200 piezas por hora.

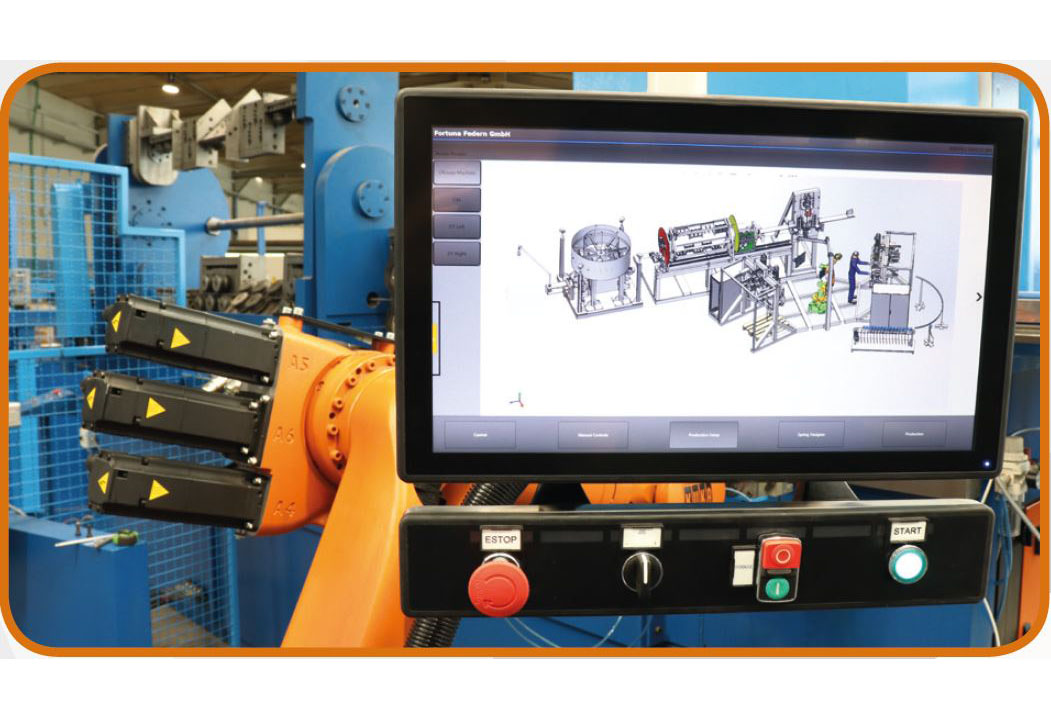

Dispone de un panel táctil Lenze v800 con unidad de control de movimiento Lenze 3200C. Es una generación de pantalla táctil de alta resolución con grandes botones de comando, que facilita las operaciones de guardado o carga de programas. La unidad guardará o cargará el programa con un solo toque.

DTL-R CNC Series – Línea automática para muelles de doble torsión

Modelo DTL-12-R

Máximo diámetro de alambre según EN10270-1 DH ph (ASTM A228 Music wire - ca. 1.300N/mm²) Ø6~12mm
Máximo diámetro externo de muelle (MD) Ø100mm
Ancho entre patas horquilla (ajustable) 8~35mm
Máxima velocidad de alimentación de alambre 60 m/min
Unidad de enderezado Juego para Ø6~12mm
Ejes - Alimentación (servo) - Corte (hidráulico) - Doblado de horquilla o forma en U (hidráulico) - Enrollamiento (servo) - Paso (servo) - Doblado de patas (2x servo)
Dimensiones (ancho x largo x alto) A petición
Peso ~10.000kg
Ratio horario (en función de la cantidad de operaciones añadidas) ~200 piezas
~45kW
Accesorios incluidos: 1 juego de útiles de acuerdo con los requerimientos del cliente

Características destacadas

Las características que definen y destacan esta máquina:

La línea automática DTL-12 R CNC es un conjunto autónomo de máquinas que te permitirá producir muelles de doble torsión mediante el enrollado de alambre de acero duro de entre Ø6 y Ø12mm de diámetro de hilo.

Debido al proceso de mejora continua de nuestra tecnología, las especificaciones del modelo pueden ser actualizadas sin previo aviso

Línea automática para muelles de doble torsión

Vídeo ilustrativo de DTL-12 R CNC
